YF2型圆形分离电连接器

特点简介

■芯数：有 57、78、110 芯三种规格

■适用于战略战术武器系统、航天运载系统的级

间电气线路连接和系统与地面设备的电路连

接，以及其它工业设备的电气连接

■采用锁套—钢球—拉杆式连接机构

■连接方式为直插式

■分离方式为机械解锁强制分离

■插座密封并设有双层防火焰机构，能承受短时

间 850℃高温火焰烧蚀

■产品体积小、重量轻、防雨、防尘

技术特性

■ 工作温度： -55℃～ +125℃

■ 工作气压： 300kPa ～ 2.7Pa

■ 相对湿度： 40℃ ±2℃时相对湿度 95 ～ 98%

■ 工作电流： 3A 和 5A 两种规格

■ 接触电阻： ≤ 8mΩ 和 10mΩ

■ 绝缘电阻： ≥ 5000MΩ

■ 介质耐压： AC  1000Vrms

■ 正弦振动： 10Hz ～ 2000Hz、196m/s²

■ 随机振动： 0.4G²／ Hz

■ 冲    击： 980m/s²

■ 碰    撞： 400m/s²、4000 次

■ 离    心： 980m/s²

■ 密 封 性： 插座承受 0.3MPa 气压差无泄漏

■ 分 离 力： 58.8N ～ 117.6N

■ 机械寿命： 500 次

订货标志

YF2  W  57      T      J

①   ②  ③  ④  ⑤

① 主称代号：YF2

② 类别号：三出线口不标注；W-插头为单出线口

③ 接触件数目：57、78、110

④ 电连接器类别：T-插头；Z-插座

⑤ 接触件类别： J-插针；K-插孔；

标志示例

YF2-57ZK 此标志表示接触件数目为57，接触件为插孔的YF2插座

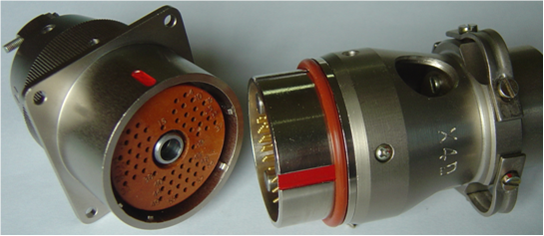

产品立体图

产品外形尺寸图

插头：YF2-57、78TJ       YF2-110TK

插座：YF2-57、78ZK  YF2-110ZJ
